Alegerea unei garnituri de cauciuc pare
simplă, dar de multe ori nu este. Trebuie să știți ce materiale există, în ce
mediu va lucra garnitura și ce cerințe are aplicația. O selecție bună contează
mult pentru funcționarea sigură și eficientă a sistemului. În industrie, până
la 17% dintre defecțiuni au legătură cu garnituri alese sau montate greșit.
- Publicitate -
În acest ghid veți găsi pașii de urmat: ce este o
garnitură, cum definiți cerințele, ce factori contează, ce materiale sunt
folosite cel mai des și ce greșeli apar de obicei. Pentru o gamă variată de
soluții, puteți explora oferte de
garnituri de cauciuc, potrivite pentru nevoile
dvs.
Ce este o garnitură de cauciuc și ce rol are în
proiectul dvs.
O garnitură de cauciuc este o piesă flexibilă care
etanșează spațiul dintre două suprafețe pentru a opri scurgerile de lichide,
gaze sau pătrunderea prafului. Are un rol important în multe aplicații, de la
uz casnic până la echipamente industriale. Motoarele auto, sistemele hidraulice
sau ferestrele depind de garnituri pentru a funcționa corect și în siguranță.
Pe lângă etanșare, garniturile pot proteja cabluri și fire, limitând uzura prin
frecare, vibrații și impacturi mici.
Elasticitatea este una dintre cele mai importante
proprietăți: ajută garnitura să mențină etanșarea la temperaturi și presiuni
diferite. Rezistența la abraziune și la coroziune contribuie la funcționarea
stabilă pe termen lung, chiar și în medii dure. O garnitură aleasă și montată
corect poate prelungi viața echipamentului și îi menține performanța.
Tipuri principale de garnituri de
cauciuc
Diferite aplicații au dus la apariția mai multor
tipuri de garnituri, fiecare cu rolul său. Cele mai întâlnite sunt: inele O,
inele Y, inele U și inele pătrate. Fiecare tip este gândit pentru cerințe
diferite: etanșări statice sau dinamice, presiuni mari sau mici, mișcare liniară
ori rotativă. Alegerea tipului depinde de situația concretă și de condițiile de
lucru.
Inelele O sunt foarte răspândite pentru etanșări
statice sau dinamice cu mișcare redusă. Inelele Y și U sunt frecvente în
hidraulică și pneumatică, unde etanșarea la presiune e importantă. Inelele
pătrate pot fi o alegere economică pentru etanșări statice. Există și garnituri
speciale pentru arbori rotativi, cu geometrii care reduc frecarea și uzura la
rotație continuă.
Aplicații frecvente pentru
garniturile de cauciuc
Garniturile de cauciuc se folosesc în aproape toate
industriile. În auto, etanșează motoare, frâne și instalații de climatizare,
unde apar temperaturi extreme, presiuni ridicate și contact cu diverse fluide.
Garniturile de uși și ferestre sunt adesea din EPDM, pentru protecție bună la
apă și aer și flexibilitate la deschidere/închidere.
În construcții, benzile de spumă EPDM sunt folosite
la montajul ferestrelor și ușilor împotriva curenților și apei. În instalații
sanitare, garniturile împiedică scurgerile în țevărie și fitinguri, rezistând
apei și substanțelor uzuale. În industria alimentară, siliconul este preferat
pentru că este netoxic, ușor de curățat și suportă bine variațiile de
temperatură.
Garniturile protejează și cablurile la treceri prin
panouri, oferind prindere sigură și protecție la abraziune și vibrații.
Cum identifici cerințele proiectului înainte de
a alege garnitura de cauciuc?
Înainte să alegeți un material sau un tip de
garnitură, faceți o analiză clară a cerințelor proiectului. Acest pas
simplifică selecția și vă ajută să obțineți o etanșare bună pe termen lung.
Săriți peste el și riscați costuri mari și opriri neplanificate. E ca și cum
ați alege pantofi fără să știți dacă mergeți la o petrecere sau pe munte.
Începeți cu întrebări simple despre mediul în care va
lucra garnitura și parametrii de funcționare. Fiți atenți la detalii, pentru că
ele fac diferența în alegerea corectă.
Importanța mediului de lucru
Mediul de lucru dictează materialul. Va sta la cald
sau la rece? Va atinge chimicale, uleiuri, acizi, baze sau doar apă? Va fi
expusă la UV, ozon sau intemperii? Fiecare condiție cere proprietăți specifice.
De exemplu, într-un cuptor industrial aveți nevoie de
materiale rezistente la temperaturi înalte, precum silicon sau FKM (până la
200°C sau mai mult). Pentru frig, cum este într-un congelator, EPDM rămâne
flexibil și nu devine casant.
Compatibilitatea chimică contează mult: unele
cauciucuri se degradează repede în contact cu anumite substanțe. Viton (FKM)
merge bine cu multe chimicale agresive, iar EPDM se potrivește pentru apă și
detergenți ușori – proprietăți apreciate și integrate în soluțiile industriale
EDER.
Parametri tehnici importanți pentru
selecție
Pe lângă mediu, verificați: presiunea de lucru, tipul
de fluid și pH-ul, dimensiunile și toleranțele suprafețelor, rugozitatea,
viteza liniară sau de rotație (dacă există) și durata de viață dorită. Toate
influențează tipul și materialul potrivit.
Pentru presiuni mari (hidraulică), alegeți materiale
care rezistă fără deformare, precum NBR (nitril). La garniturile pentru
cabluri, măsurați exact diametrul exterior al cablului în zona de trecere.
Luați în calcul și grosimea panoului în care montați garnitura; materialele mai
groase pot cere garnituri mai mari.
Nu uitați de standardele și certificările cerute în
industrie (de exemplu, inflamabilitate în auto), care pot impune materialul și
designul.

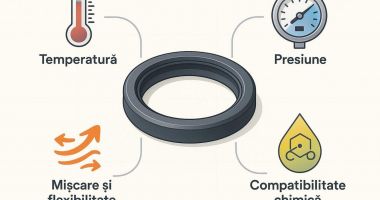

Ce factori influențează alegerea garniturii de
cauciuc potrivite?
Decizia nu se ia la întâmplare. Intervin mai mulți
factori care lucrează împreună. Analiza lor duce la o soluție bună și durabilă.
Fiecare factor influențează performanța garniturii și a sistemului.
Gândiți-vă la detalii ca la piese de puzzle: căldură,
frig, chimicale, vibrații, presiune. Toate contează. O abordare atentă vă ajută
să alegeți o garnitură care funcționează bine în condițiile reale.
Rezistența la temperatură
Temperatura este un factor major. Materialele se comportă
diferit la cald și la rece. Ce merge perfect la temperatura camerei poate ceda
la extreme. Pentru temperaturi înalte (motoare, cuptoare), aveți nevoie de
materiale care își păstrează forma și elasticitatea. Siliconul lucrează până la
~200°C. Fluorocarbonul (FKM/Viton) suportă și mai mult, fiind o alegere
performantă pentru condiții grele.
Pentru frig (echipamente frigorifice, exterior
iarna), materialul trebuie să rămână flexibil. EPDM este potrivit, reduce
riscul de fisuri și pierdere a etanșării. Notați intervalul minim și maxim de
temperatură din aplicația dvs.
Compatibilitatea chimică cu
substanțele implicate
Dacă garnitura atinge uleiuri, combustibili, acizi,
baze sau solvenți, materialul trebuie să reziste acestor medii. Altfel apar
umflări, contracții, întăriri sau înmuiere, iar etanșarea cedează.
FKM (Viton) are o rezistență chimică foarte bună la o
gamă largă de substanțe. NBR este potrivit pentru uleiuri și combustibili. EPDM
merge bine cu apă, abur, ozon și unele chimicale ușoare, dar nu cu uleiuri
minerale. Verificați tabelele de compatibilitate sau cereți părerea unui
specialist pentru fluidele concrete din proiect.
Nivelul de presiune suportat
Presiunea influențează direct alegerea. În sisteme
hidraulice sau pneumatice, aveți nevoie de materiale rezistente, care să nu se
deformeze sau să iasă din locaș. NBR este des folosit pentru că rezistă bine.
Contează și designul (inele O, Y) și duritatea Shore. O duritate nepotrivită
duce la uzură rapidă sau zgârieturi.
La presiuni mici (uși, ferestre), un material mai
moale, precum spuma EPDM, poate fi suficient și mai economic. Aici e mai
important să umple golurile decât să suporte presiuni mari. Luați în calcul
presiunea statică, cea dinamică și vârfurile de presiune.
Flexibilitate și mișcare
Dacă apar mișcări sau vibrații, garnitura trebuie să
se poată adapta fără să piardă etanșarea. În motoare, de exemplu, componentele
se mișcă mult. Neoprenul are elasticitate bună pentru astfel de cazuri.
Cauciucul natural este, de asemenea, o opțiune pentru aplicații cu deformări
mari.
Fără mișcare sau cu mișcare redusă, un material mai
rigid poate oferi stabilitate dimensională mai bună. Mișcarea (rotativă,
liniară, oscilatorie) influențează designul. Etanșările pentru arbori rotativi
au buze speciale pentru frecare mică și protecție la scurgeri.
Durabilitate și uzură
Durata de viață depinde de material și condiții:
frecare, particule solide, eroziune. Materialul trebuie să reziste
solicitărilor pe tot ciclul de viață al echipamentului. Rezistența la abraziune
ajută la funcționare stabilă în medii grele.
Poliuretanul (PU) are rezistență foarte bună la
abraziune și rupere, util în aplicații cu uzură ridicată. Duritatea contează:
dacă e prea mică, garnitura se uzează repede; dacă e prea mare, etanșarea scade
și crește riscul de fisuri. O alegere echilibrată între material și design
crește performanța și durata de viață.
Costuri implicate
Bugetul are mereu un rol. O garnitură ieftină, dar
nepotrivită, poate produce defecțiuni scumpe, opriri și schimbări dese. Uneori,
un material mai scump se justifică prin fiabilitate și durată mai mare.
Comparați prețuri și alegeți un raport calitate-preț
bun, nu doar cel mai mic cost. Pentru bricolaj (uși/ferestre), benzile EPDM pot
fi o soluție accesibilă. În aplicații industriale critice, unde siguranța și
performanța sunt pe primul loc, alegeți materiale performante și un furnizor de
încredere. Verificați și disponibilitatea pe termen lung pentru a evita
probleme de aprovizionare.
Materiale populare utilizate la garniturile de
cauciuc și avantaje comparative
Există multe tipuri de cauciuc, fiecare cu
proprietăți specifice, potrivite pentru unele aplicații și nepotrivite pentru
altele. Cunoașterea caracteristicilor de bază vă ajută să decideți corect. Nu
există un material care să meargă perfect peste tot, de aceea contează
contextul de folosire.
De obicei, veți echilibra rezistența la temperatură,
chimicale și abraziune cu prețul. Ce e excelent într-un mediu acid și la cald
poate fi prea scump și inutil într-o aplicație simplă, la temperatura camerei.
Iată materialele folosite cel mai des:
EPDM, NBR, FKM și alte opțiuni:
caracteristici cheie
- EPDM (Etilen-Propilen-Dienă): Rezistă
bine la intemperii, ozon, UV, abur și apă fierbinte; rămâne flexibil la rece
(până la -40°C). Bun la acizi/baze diluate și detergenți. Nu este recomandat
pentru uleiuri minerale, combustibili sau solvenți pe bază de petrol. Folosit
la uși/ferestre, HVAC și aplicații auto care nu implică uleiuri.
- NBR (Nitril): Foarte bun la uleiuri,
combustibili, grăsimi și solvenți pe bază de petrol. Are rezistență bună la
abraziune și set de compresie, util în hidraulică și pneumatică. Interval
tipic: -30°C la +100°C (există variante pentru mai cald). Rezistență slabă la
ozon, intemperii și UV fără protecție.
- FKM (Fluorocarbon/Viton): Material
performant, rezistă la temperaturi mari (până la +200°C), chimicale agresive,
combustibili, uleiuri, ozon și intemperii. Ideal pentru aplicații critice în
auto, aeronautică și chimie. Cost mai ridicat și flexibilitate redusă la frig
accentuat.
- Silicon: Foarte flexibil pe un
interval larg (-60°C la +200°C). Inert, netoxic, rezistent la ozon, UV și
intemperii. Bun pentru industria alimentară și medicală. Rezistență mai slabă
la tracțiune/abraziune și nu merge cu uleiuri minerale, combustibili sau
presiuni mari.
- Cauciuc natural (NR): Elasticitate
și rezistență la tracțiune foarte bune, rezistență bună la abraziune și set de
compresie. Cost redus. Sensibil la ozon, intemperii, uleiuri și temperaturi
înalte.
- Neopren (CR): Proprietăți
echilibrate: rezistă moderat la uleiuri, intemperii, ozon și abraziune; util
acolo unde se cere rezistență la flacără. Versatil, dar nu cel mai bun într-o
categorie anume.
|

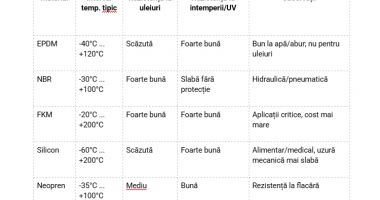

Material
|
Interval temp. tipic
|
Rezistență la uleiuri
|
Rezistență la intemperii/UV
|
Observații
|
|
EPDM
|
-40°C ... +120°C
|
Scăzută
|
Foarte bună
|
Bun la apă/abur; nu pentru uleiuri
|
|
NBR
|
-30°C ... +100°C
|
Foarte bună
|
Slabă fără protecție
|
Hidraulică/pneumatică
|
|
FKM
|
-20°C ... +200°C
|
Foarte bună
|
Foarte bună
|
Aplicații critice, cost mai mare
|
|
Silicon
|
-60°C ... +200°C
|
Scăzută
|
Foarte bună
|
Alimentar/medical, uzură mecanică mai slabă
|
|
Neopren
|
-35°C ... +100°C
|
Mediu
|
Bună
|
Rezistență la flacără
|
Cum diferă performanța materialelor
în funcție de aplicație?
Performanța depinde de condițiile concrete. Ce e
foarte bun într-un loc poate fi nepotrivit în altul.
În auto, garniturile de motor pot folosi materiale cu
inserții metalice sau grafit pentru căldură și presiune mari. La uși și
ferestre se folosește EPDM, pentru etanșare la apă/aer și flexibilitate. Aici
contează rezistența la intemperii, nu la uleiuri.
În industria alimentară, materialele trebuie să fie
de calitate alimentară și să suporte curățări dese; siliconul este o alegere
frecventă. Pentru aplicații cu mișcare, contează flexibilitatea și rezistența
la oboseală: neoprenul sau cauciucul natural pot fi avantaje. FKM este excelent
la temperaturi și chimicale, dar poate fi prea rigid la mișcare continuă în
frig. Analizați temperatura, chimicalele, presiunea, mișcarea și uzura înainte
de a decide.
Erori frecvente în selecția garniturilor de
cauciuc și cum pot fi prevenite
Chiar și specialiștii pot greși, mai ales sub
presiunea termenelor sau a costurilor. Consecințele pot merge de la scurgeri
mici până la avarii mari și riscuri de siguranță. Prevenirea începe cu reguli
clare de selecție și atenție la detalii.
Gândiți-vă la fundația unei case: dacă nu e făcută
bine, restul are de suferit. O garnitură mică poate afecta întreg sistemul dacă
nu este aleasă corect.
Evitarea incompatibilității cu
substanțele chimice
O greșeală des întâlnită este alegerea unui material
care nu rezistă la fluidele din aplicație. Garnitura se poate umfla, micșora,
întări, înmuia sau chiar descompune, iar etanșarea se pierde. De pildă, EPDM
cedează repede în uleiuri minerale, iar NBR nu rezistă la ozon sau UV fără
protecție.
Pentru a evita problema, identificați exact toate
substanțele și concentrațiile, plus temperaturile. Verificați tabelele de
compatibilitate ale producătorilor. Dacă nu sunteți sigur, testați în condiții
reale sau cereți sfatul unui expert. Nu vă bazați pe presupuneri.
Alegerea dimensiunii corecte pentru
etanșare bună
O dimensiune greșită duce la scurgeri sau montaj
dificil și uzură rapidă. O garnitură prea mică nu umple spațiul, una prea mare
se comprimă excesiv și se poate deforma permanent sau rupe la montaj. Grosimea
panoului influențează, de asemenea, dimensiunea aleasă.
Faceți măsurători precise ale diametrelor, lățimilor
și adâncimilor locașului, precum și ale pieselor pe care le etanșați. La
garniturile pentru cabluri, măsurați exact diametrul exterior al cablului.
Urmați specificațiile producătorului și toleranțele, și alegeți o compresie
potrivită (adesea 10-25%, în funcție de tip). Țineți cont și de toleranțele
pieselor vecine pentru o potrivire corectă.
Recomandări pentru achiziția și întreținerea
garniturilor de cauciuc
Alegerea și montajul nu sunt capătul drumului. Durata
de viață și performanța depind de calitatea produsului și de întreținere.
Ignorarea acestor aspecte poate anula efortul din selecție și crește costurile
pe termen lung.
Folosiți punctele de mai jos pentru a cumpăra
inteligent și a păstra garniturile în stare bună pe toată durata lor.
Criterii pentru alegerea
furnizorului potrivit
Un furnizor bun contează la fel de mult ca produsul.
Căutați:
- Expertiză tehnică și consultanță: O
echipă capabilă să răspundă clar la întrebări despre materiale, design și
montaj, în funcție de proiectul dvs.
- Calitatea produselor și certificări: Respectarea
standardelor de calitate, materii prime bune și procese controlate. Produsele
trebuie testate și conforme cu specificațiile.
- Gamă variată de produse: Un
portofoliu larg de garnituri de cauciuc pe materiale, forme
și dimensiuni multiple oferă flexibilitate și soluții personalizate.
- Disponibilitate și logistică: Stocuri
și livrări rapide, pentru a evita întârzieri în proiect.
- Preț și raport calitate-preț: Comparați
ofertele și alegeți echilibrul corect între cost și calitate. O garnitură puțin
mai scumpă poate economisi bani în timp prin fiabilitate.
Sfaturi pentru montare și mentenanță
eficientă
Chiar și o garnitură foarte bună poate ceda dacă este
montată greșit sau neglijată. Respectați câteva reguli simple:
- Curățarea suprafețelor: Înainte de
montaj, curățați bine suprafețele de contact (fără praf, ulei sau mizerie).
- Lubrifiere adecvată: Folosiți, unde
e cazul, un lubrifiant compatibil recomandat de producător pentru a ușura
montajul și a reduce frecarea inițială.
- Evitați suprasolicitarea: Nu
întindeți, nu tăiați și nu comprimați excesiv. Folosiți unelte potrivite și
urmați instrucțiunile de montaj.
- Verificări periodice: Inspectați
regulat pentru uzură, fisuri, deformări sau umflături. Stabiliți o frecvență în
funcție de condițiile de lucru.
- Înlocuire preventivă: Schimbați
garniturile înainte de cedare totală, pe baza duratei estimate și a condițiilor
reale.
- Depozitare corectă: Păstrați
rezervele departe de soare, căldură, ozon, umiditate și chimicale.
Întrebări frecvente despre alegerea garniturii
de cauciuc potrivite
Alegerea garniturilor ridică adesea întrebări: cât
țin, dacă există variante „universale” și altele. Mai jos găsiți răspunsuri
scurte care clarifică punctele cheie.
Ce durată de viață are o garnitură
de cauciuc bine aleasă?
Nu există o cifră unică. O garnitură aleasă corect,
montată bine și întreținută poate funcționa de la câțiva ani la câteva decenii.
Factorii care influențează durata:
- Materialul: FKM (Viton) și siliconul
rezistă mai bine la temperaturi mari, chimicale și ozon. Cauciucul natural are
durată mai mică în UV sau uleiuri.
- Condițiile de lucru: Temperaturile mari, presiunea ridicată, chimicalele agresive, frecarea intensă și vibrațiile reduc viața oricărei garnituri. O aplicație statică, la temperatura camerei, fără chimicale, va ține mai mult.
- Calitatea fabricației: Materii prime
bune și procese controlate cresc durabilitatea. Abaterile la prelucrare
(strunjire, frezare, găurire) trebuie ținute în ±0,1 mm.
- Montaj și întreținere: Montajul
greșit (compresie prea mare, zgârieturi) sau lipsa inspecțiilor scurtează
viața, indiferent de material.
Producătorii oferă adesea estimări pe materiale și
condiții standard. Pentru aplicații critice, testați în teren și faceți un plan
de înlocuire preventivă bazat pe monitorizare.
Se pot folosi garnituri universale
în orice aplicație?
Nu. Există materiale versatile (NBR pentru uleiuri
generale, EPDM pentru apă și intemperii), dar niciun material sau design nu
merge perfect peste tot. O soluție „universală” în locul uneia dedicate duce de
multe ori la eșecuri și costuri suplimentare.
Fiecare aplicație are cerințe proprii: temperatură,
presiune, chimicale, mișcare, uzură. EPDM, excelent la apă la rece, cedează în
uleiuri fierbinți, unde ar fi nevoie de FKM sau NBR. O garnitură rigidă, bună
la etanșări statice cu presiune mare, nu este potrivită pentru mișcări
dinamice. Analizați cerințele și consultați fișele tehnice sau un specialist
înainte de alegere. Compromisurile pot părea economii pe moment, dar pot aduce
costuri mari mai târziu.
